Кабель гибкого приводного вала
1. 32-летний опыт. Можно принять специализированную продукцию по индивидуальному заказу.
2. Низкий минимальный заказ. Короткое время доставки
3. Гладкая, гибкая, высокоэластичная, износостойкая.
Введение продукта
Гибкий приводной вал — это высокопроизводительное решение, разработанное для эффективной передачи вращательной мощности в областях применения, требующих гибкости, прочности и плавной работы. Изготовленный из высококачественных материалов, он обладает исключительной износостойкостью, превосходной эластичностью и отличными характеристиками изгиба. Это обеспечивает стабильную и надежную передачу мощности даже в сложных условиях эксплуатации. Широко используемый в погружных насосах, электроинструментах, вибраторах для бетона и другом промышленном и строительном оборудовании, этот гибкий приводной вал обеспечивает долговечную, надежную и стабильную работу.
Технические характеристики части нашей продукции |
||||||
Гибкий вал |
Материал |
Допуск (мм) |
Диаметр изгиба (мм) |
Слой |
Максимальный крутящий момент отказа |
Масса |
0.9 |
проволока из нержавеющей стали 304 |
(-0.05, 0) |
10-20 |
3 слоя, 1 ядро |
0.5 |
0,0036 |
1.5 |
проволока из нержавеющей стали 304 |
(-0.1, 0) |
20-30 |
3 слоя, 1 ядро |
1.05 |
0,0100 |
2 |
проволока из нержавеющей стали 304 |
(-0.1, 0) |
30-40 |
3 слоя, 1 ядро |
1.3 |
0,0178 |
3.2 |
стальная проволока с латунным покрытием |
(-0.1, 0) |
40-60 |
4 слоя 1 ядро |
2.8 |
0,0457 |
4 |
проволока из нержавеющей стали 304 |
(-0.1, 0) |
60-80 |
4 слоя 1 ядро |
5.2 |
0,0714 |
5 |
70#/65Мн |
(-0.12, 0) |
80-100 |
4 слоя 1 ядро |
6.8 |
0,1116 |
5.2 |
проволока из нержавеющей стали 304 |
(-0.12, 0) |
80-100 |
5 слоев, 1 ядро |
6 |
0.1207 |
6 (нормальный) |
70#/65Мн |
(-0.15, 0) |
90-110 |
6 слоев, 1 ядро |
6.6 |
0,1606 |
6.35 |
70#/65Мн |
(-0.15, 0) |
140-160 |
4 слоя 1 ядро |
15 |
0.1799 |
6.5 |
стальная проволока с латунным покрытием |
(-0.15, 0) |
100-120 |
7 слоев, 1 ядро |
9.5 |
0.1885 |
7 |
проволока из нержавеющей стали 304 |
(-0.15, 0) |
140-160 |
5 слоев, 1 ядро |
16 |
0.2186 |
8 (полностью чёрный) |
70#/65Мн |
(-0.15, 0) |
100-120 |
5 слоев, 1 ядро |
37 |
0,2856 |
8 (5 латунных покрытий) |
стальная проволока с латунным покрытием +70# |
(-0.15, 0) |
140-160 |
5 слоев, 1 ядро |
30 |
0,2856 |
9 |
70#/65Мн |
(-0.15, 0) |
180-200 |
4 слоя 1 ядро |
42 |
0.3614 |
9.15 (высокая скорость) |
70#/65Мн |
(-0.15, 0) |
240-260 |
5 слоев, 1 ядро |
45 |
0.3736 |
9.5 (все с латунным покрытием) |
стальная проволока с латунным покрытием +70# |
(-0.15, 0) |
150-180 |
6 слоев, 1 ядро |
50 |
0.4027 |
10 (нормальный) |
70#/65Мн |
(-0.18, 0) |
240-260 |
4 слоя 1 ядро |
50 |
0.4462 |
12 (нормальный) |
70#/65Мн |
(-0.18, 0) |
250-270 |
5 слоев, 1 ядро |
70 |
0,6425 |
13 (нормальный) |
70#/65Мн |
(-0.18, 0) |
260-280 |
5 слоев, 1 ядро |
110 |
0.7541 |
14 (нормальный) |
70#/65Мн |
(-0.18, 0) |
280-300 |
5 слоев, 1 ядро |
90 |
0.8746 |
15 (норма) |
70#/65Мн |
(-0.18, 0) |
320-340 |
5 слоев, 1 ядро |
120 |
1.0040 |
16 (нормальный) |
70#/65Мн |
(-0.18, 0) |
340-360 |
5 слоев, 1 ядро |
180 |
1.1423 |
18 (нормальный) |
70#/65Мн |
(-0.18, 0) |
450-480 |
5 слоев, 1 ядро |
210 |
1.4457 |
20 (норма) |
70#/65Мн |
(-0.25, 0) |
650-700/1000-1100 |
5 слоев, 1 ядро |
360 |
1.7848 |
22 (норма) |
70#/65Мн |
(-0.25, 0) |
1000-1100 |
5 слоев, 1 ядро |
400 |
2.1596 |
25 |
70#/65Мн |
(-0.2,0.3) |
900-1100 |
10 слоев, 1 ядро |
570 |
2.7888 |
26 |
70#/65Мн |
(-0.3,0.3) |
900-1100 |
7 слоев, 1 ядро |
950 |
3.0163 |
27 (норма) |
70#/65Мн |
(-0.X,0) |
900-1100 |
7 слоев, 1 ядро |
520 |
3.2528 |
32 (норма) |
70#/65Мн |
(-0.X,0) |
1000-1200 |
9 слоев, 1 ядро |
680 |
4.5691 |
40 |
70#/65Мн |
(-0.X,0) |
1000-1200 |
10 слоев, 1 ядро |
800 |
7.1392 |
48 |
70#/65Мн |
(-1, 0) |
1000-1200 |
12 слоев, 1 ядро |
1500 |
10.2804 |

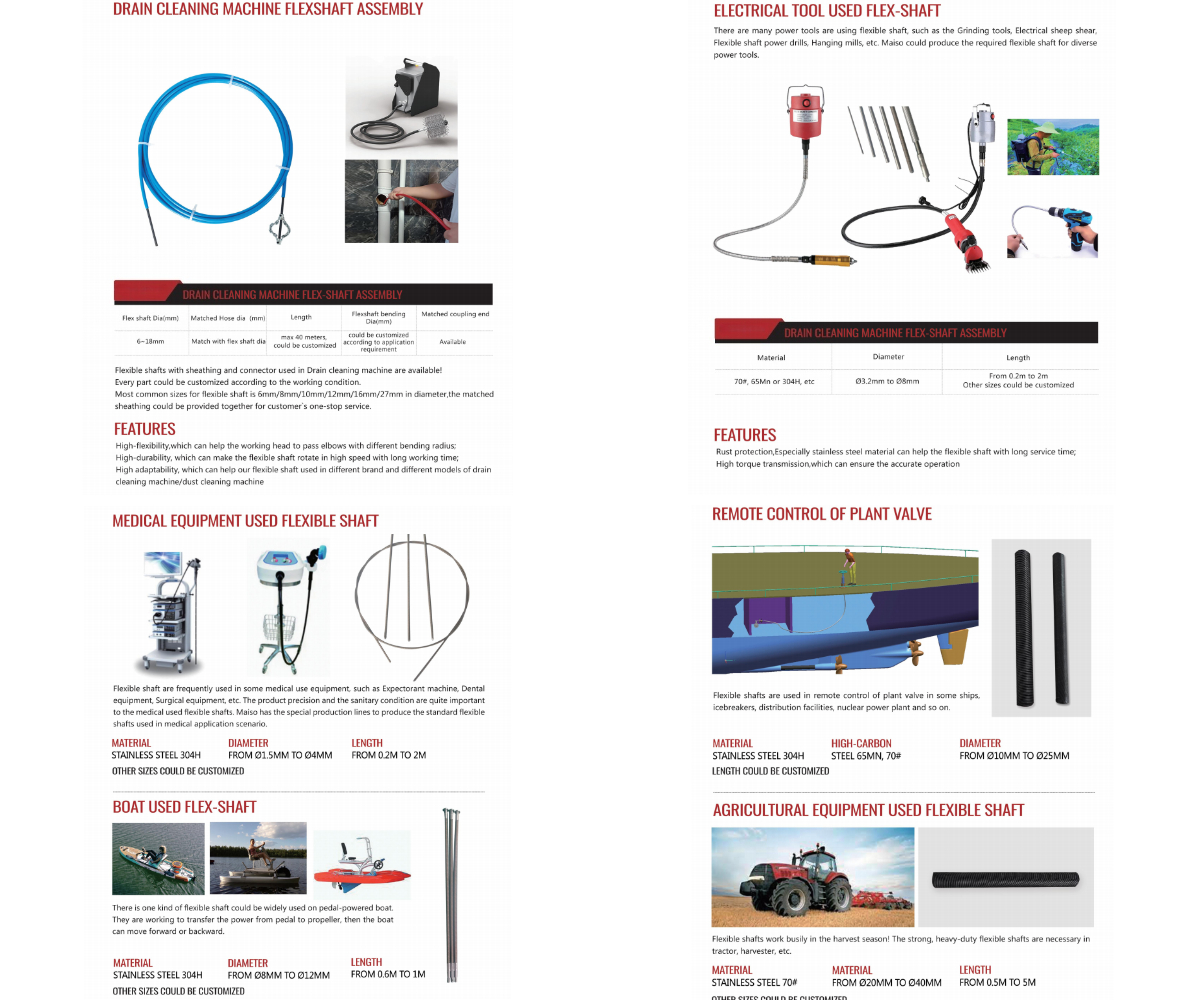

Приложения

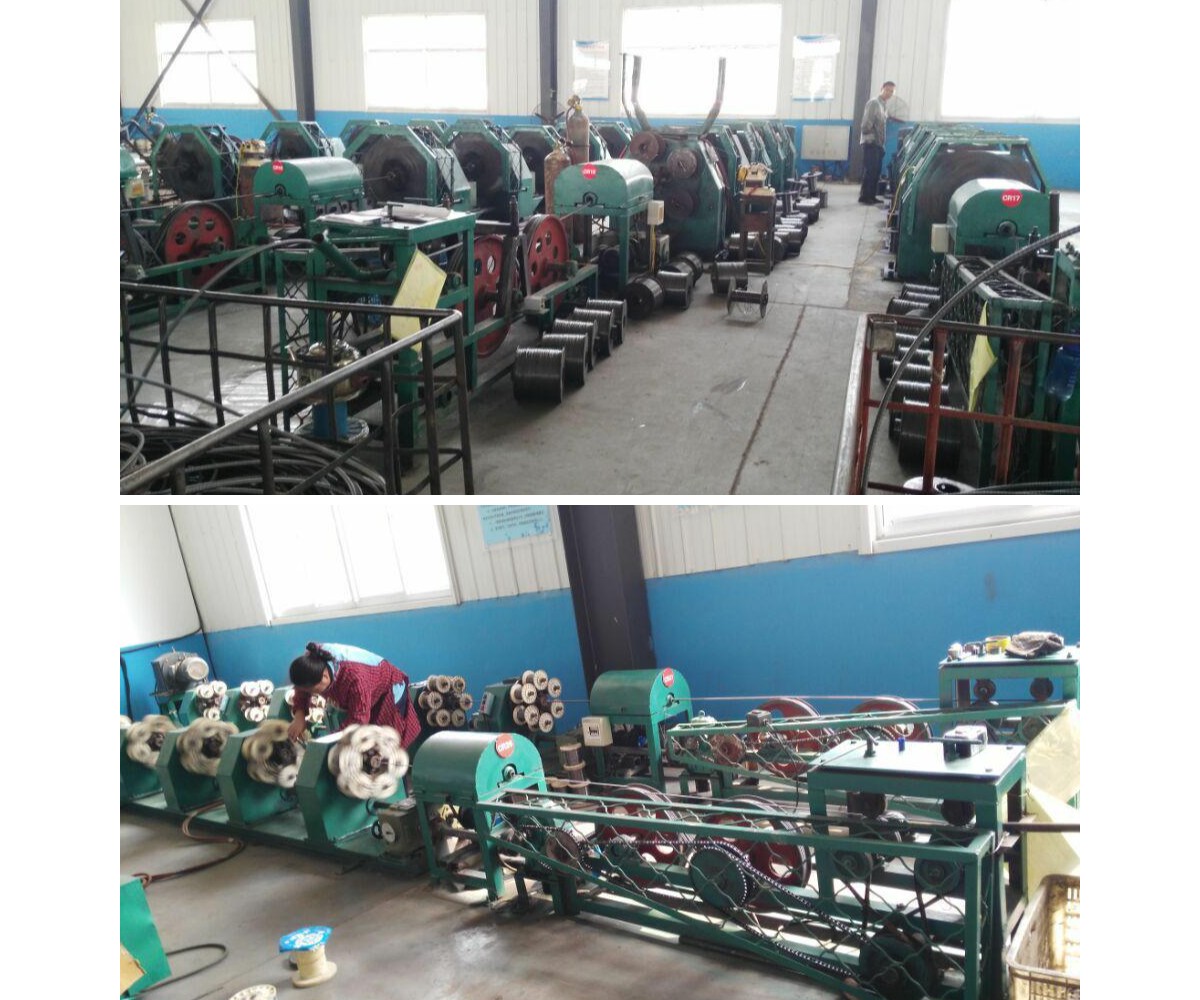

Наша мастерская
Наш пакет
Ключевые особенности
Плавная и гибкая передача энергии
Благодаря высокой гибкости и превосходной эластичности, кабель Flex Drive Shaft Cable обеспечивает плавную и стабильную передачу вращательного усилия даже при высоких крутящих нагрузках или сложной прокладке по изогнутым поверхностям.
Выдающаяся износостойкость
Изготовленный из высококачественных износостойких материалов, этот кабельный вал обеспечивает длительный срок службы и надежную работу в суровых условиях, таких как вибрация бетона, бурение и тяжелые промышленные операции.
Полностью настраиваемый дизайн
Опираясь на 32-летний опыт производства, мы предлагаем индивидуальные решения по изготовлению гибких приводных кабелей, разработанные с учетом ваших точных требований, включая длину, диаметр, крутящий момент и концевые фитинги.
Низкий минимальный объем заказа и короткие сроки выполнения.
Мы поддерживаем низкие минимальные объемы заказов и предлагаем эффективные производственные графики, что обеспечивает гибкие возможности по поиску поставщиков и быстрое реагирование на потребности проектов.
Простота в обслуживании и замене
Конструкция кабельной системы разработана для быстрой установки и демонтажа, что минимизирует время простоя и делает техническое обслуживание и замену на месте простыми и эффективными.
Почему стоит выбрать наш гибкий приводной кабель?
Более 32 лет опыта в разработке и производстве высококачественных тросов для гибких приводных валов для мировых рынков.
Индивидуальные решения по кабельным приводам для валов, разработанные с учетом конкретных областей применения, требований к производительности и условий эксплуатации.
Низкие минимальные объемы заказа идеально подходят для производителей оригинального оборудования (OEM), научно-исследовательских проектов и гибких потребностей в закупках.
Быстрая доставка и оперативная поддержка для обеспечения своевременного выполнения ваших производственных задач и проектов.
Строгий контроль качества, гарантирующий неизменную долговечность, точность и производительность перед каждой отгрузкой.
