Гибкий вал отбора мощности
1. 32-летний опыт. Можно принять специализированную продукцию по индивидуальному заказу.
2. Низкий минимальный заказ. Короткое время доставки
3. Гладкая, гибкая, высокоэластичная, износостойкая.
Введение продукта
Гибкий вал бетоновоза — это высокоточный компонент для передачи мощности, специально разработанный для внутренних бетоновозных вибраторов. Он эффективно передает вращательное движение от приводного двигателя к вибратору, сохраняя при этом гибкость, стабильность и долговечность во время работы.
Изготовленный из высокопрочной пружинной стальной проволоки и износостойкой внешней защиты, этот гибкий вал рассчитан на непрерывный изгиб, высокие крутящие моменты и суровые условия строительства. Он является важным компонентом, обеспечивающим стабильную вибрационную характеристику, надежное уплотнение бетона и длительный срок службы как при легких, так и при тяжелых бетонных работах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НЕКОТОРЫХ НАШИХ ПРОДУКТОВ |
||||||
Гибкий вал |
Материал |
Допуск (мм) |
Диаметр изгиба (мм) |
Слой |
Максимальный крутящий момент отказа |
Масса |
0.9 |
проволока из нержавеющей стали 304 |
(-0.05, 0) |
10-20 |
3 слоя 1 ядро |
0.5 |
0,0036 |
1.5 |
проволока из нержавеющей стали 304 |
(-0.1, 0) |
20-30 |
3 слоя 1 ядро |
1.05 |
0,0100 |
2 |
проволока из нержавеющей стали 304 |
(-0.1, 0) |
30-40 |
3 слоя, 1 ядро |
1.3 |
0,0178 |
3.2 |
стальная проволока с латунным покрытием |
(-0.1, 0) |
40-60 |
4 слоя 1 ядро |
2.8 |
0,0457 |
4 |
проволока из нержавеющей стали 304 |
(-0.1, 0) |
60-80 |
4 слоя 1 ядро |
5.2 |
0,0714 |
5 |
70#/65Мн |
(-0.12, 0) |
80-100 |
4 слоя 1 ядро |
6.8 |
0.1116 |
5.2 |
проволока из нержавеющей стали 304 |
(-0.12, 0) |
80-100 |
5 слоев, 1 ядро |
6 |
0.1207 |
6 (нормальный) |
70#/65Мн |
(-0.15, 0) |
90-110 |
6 слоев, 1 ядро |
6.6 |
0.1606 |
6.35 |
70#/65Мн |
(-0.15, 0) |
140-160 |
4 слоя 1 ядро |
15 |
0,1799 |
6.5 |
стальная проволока с латунным покрытием |
(-0.15, 0) |
100-120 |
7 слоев, 1 ядро |
9.5 |
0.1885 |
7 |
проволока из нержавеющей стали 304 |
(-0.15, 0) |
140-160 |
5 слоев, 1 ядро |
16 |
0.2186 |
8 (полностью чёрный) |
70#/65Мн |
(-0.15, 0) |
100-120 |
5 слоев, 1 ядро |
37 |
0,2856 |
8 (5 латунных покрытий) |
стальная проволока с латунным покрытием +70# |
(-0.15, 0) |
140-160 |
5 слоев, 1 ядро |
30 |
0,2856 |
9 |
70#/65Мн |
(-0.15, 0) |
180-200 |
4 слоя 1 ядро |
42 |
0,3614 |
9.15 (высокая скорость) |
70#/65Мн |
(-0.15, 0) |
240-260 |
5 слоев, 1 ядро |
45 |
0,3736 |
9.5 (все с латунным покрытием) |
стальная проволока с латунным покрытием +70# |
(-0.15, 0) |
150-180 |
6 слоев, 1 ядро |
50 |
0.4027 |
10 (нормальный) |
70#/65Мн |
(-0.18, 0) |
240-260 |
4 слоя 1 ядро |
50 |
0,4462 |
12 (нормальный) |
70#/65Мн |
(-0.18, 0) |
250-270 |
5 слоев, 1 ядро |
70 |
0,6425 |
13 (нормальный) |
70#/65Мн |
(-0.18, 0) |
260-280 |
5 слоев, 1 ядро |
110 |
0.7541 |
14 (нормальный) |
70#/65Мн |
(-0.18, 0) |
280-300 |
5 слоев, 1 ядро |
90 |
0.8746 |
15 (норма) |
70#/65Мн |
(-0.18, 0) |
320-340 |
5 слоев, 1 ядро |
120 |
1.0040 |
16 (нормальный) |
70#/65Мн |
(-0.18, 0) |
340-360 |
5 слоев, 1 ядро |
180 |
1.1423 |
18 (нормальный) |
70#/65Мн |
(-0.18, 0) |
450-480 |
5 слоев, 1 ядро |
210 |
1.4457 |
20 (нормальный) |
70#/65Мн |
(-0.25, 0) |
650-700/1000-1100 |
5 слоев, 1 ядро |
360 |
1.7848 |
22 (норма) |
70#/65Мн |
(-0.25, 0) |
1000-1100 |
5 слоев, 1 ядро |
400 |
2.1596 |
25 |
70#/65Мн |
(-0.2,0.3) |
900-1100 |
10 слоев, 1 ядро |
570 |
2.7888 |
26 |
70#/65Мн |
(-0.3,0.3) |
900-1100 |
7 слоев, 1 ядро |
950 |
3,0163 |
27 (норма) |
70#/65Мн |
(-0.5,0) |
900-1100 |
7 слоев, 1 ядро |
520 |
3.2528 |
32 (норма) |
70#/65Мн |
(-0.5,0) |
1000-1200 |
9 слоев, 1 ядро |
680 |
4.5691 |
40 |
70#/65Мн |
(-0.5,0) |
1000-1200 |
10 слоев, 1 ядро |
800 |
7.1392 |
48 |
70#/65Мн |
(-1, 0) |
1000-1200 |
12 слоев, 1 ядро |
1500 |
10.2804 |
Типичные применения
Внутренние вибраторы для бетона
Удобные и маятниковые системы вибраторов для бетона
Двигатели и приводные устройства для вибрационных бетономешалок
Линии по производству сборного железобетона
Строительные площадки, требующие гибкой передачи вибрации
Приложения
Основные характеристики вибратора для бетона с гибким валом
Плавная и гибкая передача энергии
Разработан с учетом превосходной эластичности и устойчивости к кручению, что обеспечивает плавную и стабильную передачу мощности даже при прокладке по изогнутым трассам или в условиях высокой нагрузки.
Высокая износостойкость и длительный срок службы
Изготовлен из высококачественных износостойких материалов, подходит для работы в сложных условиях, таких как влажный бетон, пыль и постоянная вибрация.
Железобетонные конструкции для применения в бетоне
Оптимизированная внутренняя структура обмотки и усиленные концевые фитинги обеспечивают надежную передачу крутящего момента и устойчивость к усталости при изгибе.
Настраиваемые характеристики
Обладая более чем 32-летним опытом производства, мы предлагаем гибкие валы, изготовленные на заказ, с различными параметрами длины, диаметра, скорости вращения, крутящего момента и концевых соединений, чтобы соответствовать различным моделям вибраторов для бетона.
Простая установка и замена
Модульная конструкция позволяет быстро собирать и разбирать, сокращая время простоя и упрощая обслуживание и замену на месте.

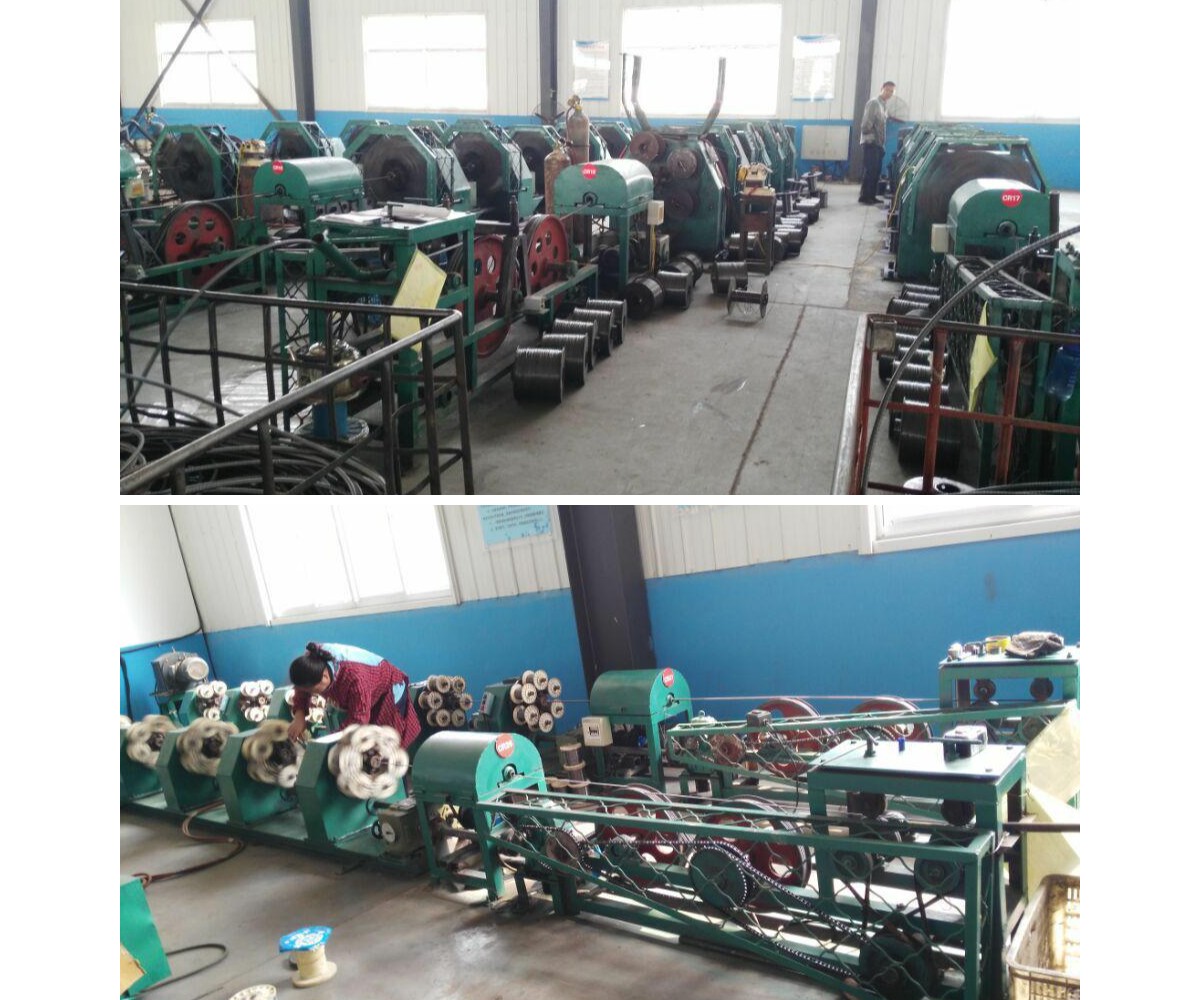

Наша мастерская
Почему стоит выбрать наш вибратор для бетона с гибким валом?
Более 32 лет опыта в производстве.
Специализируемся на гибких шахтах и системах передачи вибрации в бетоне.Доступны OEM- и индивидуальные решения.
Адаптируется под мощность двигателя вашего вибрационного бетоновоза, размер стержня и условия работы.Поддержка низкого минимального заказа
Подходит для дистрибьюторов, замены в рамках технического обслуживания, испытаний в рамках НИОКР и мелкосерийного производства.Быстрое производство и надежная доставка
Короткие сроки выполнения обеспечивают бесперебойное соблюдение графиков проекта.Строгий контроль качества
Каждый гибкий вал перед отправкой проходит проверку на крутящий момент, гибкость и долговечность.
Наш пакет
